جزئیات محصول:
|
| برجسته: | دستگاه اکستروژن لوله پلاستیکی,خط تولید لوله پلاستیکی |
||
|---|---|---|---|
خط اکستروژن لوله پلاستیکی 16mm - 40mm PVC 220v / 380v 50HZ
جزئیات سریع:
نوع: لوله
ولتاژ: 380V 50HZ
لوله گیر: 20-800 میلی متر
طراحی پیچ: پیچ دوتایی
قطر لوله: 16-40 میلی متر
کاربرد: لوله
جنس: PVC
ولتاژ: 220v / 380v
قطر پیچ: 51 میلی متر
ظرفیت: 120KG / H
صدور گواهینامه: CE UL
شرح:
1 ، جریان تولید
مواد اولیه + آژانس ---------- مخلوط کردن --- لودر ----- تغذیه نیرو ------- اکستروژن ------------ اکستروژن mould—
مخزن تشکیل خلاء --- مخزن خنک کننده اسپری printer پرینتر روغن --- انتقال - - برش ---- استیکر
2 ، معرفی عملکرد هر یک از قطعات ماشین آلات
(1) ، مخلوط کردن مواد خام: تثبیت کننده PVC ، پلاستیک کننده ها ، آنتی اکسیدان ها و لوازم جانبی دیگر ، مقیاس ،
این فناوری به یک میکسر پر سرعت ، مواد و اصطکاک های مکانیکی از آن اضافه شده است
درجه حرارت برای تنظیم دمای فرایند و سپس مواد مخلوط کردن سرد تا 40-50 درجه؛
این را می توان به قیف اکسترودر اضافه کرد.
(2) ، قسمت اکسترودر: دستگاه مجهز به یک دستگاه تغذیه کمی ، به طوری که اکستروژن
مقدار و مقدار خوراک را می توان همسان ، برای اطمینان از اینکه محصولات اکستروژن پایدار است.با توجه به
ویژگی های پیچ مخروطی ، یک بخش تغذیه با قطر بزرگتر ، منطقه انتقال حرارت مواد
و سرعت برشی نسبتاً بزرگ است ، و در مواد اندازه گیری پیچ از مواد پلاستیکی کمک می کند ،
قطر كوچك ، باعث كاهش ناحيه انتقال حرارت و سرعت برش مذاب ، در ذوب كمتر مي شود
دما و اکستروژنپیچ در چرخش بشکه ، از این طریق مخلوط پی وی سی پلاستیک می شود
دستیابی به تراکم ، ذوب ، اختلاط و همگن شدن.گازهای خروجی ، کمبود آب بدن.دستگاه تغذیه
و یک دستگاه درایو پیچ با کنترل سرعت فرکانس متغیر ، می تواند کنترل سرعت همزمان را درک کند.

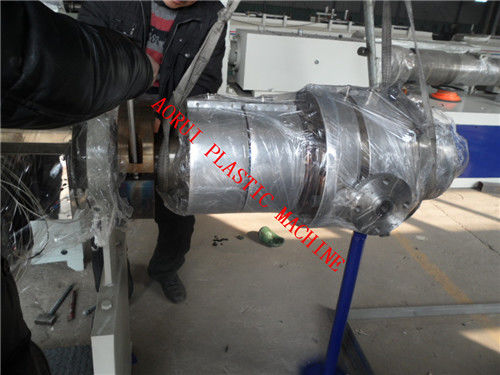

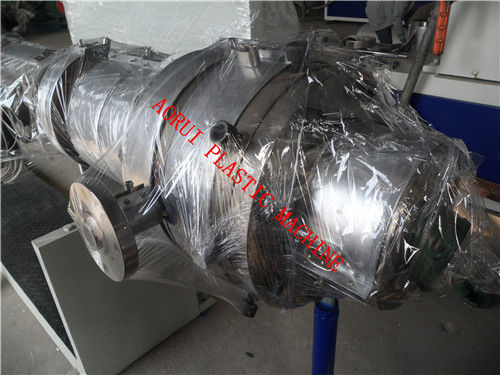

(3) ، قسمت سر اکستروژن: با تراکم ، ذوب ، مخلوط کردن PVC ، با مواد پیگیری شده توسط پیچ به
می میرند ، اکستروژن می میرند قسمت اصلی تشکیل لوله است

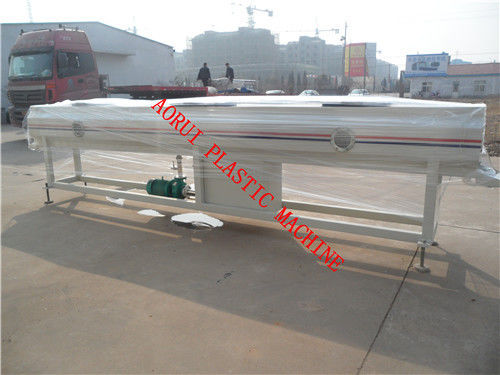

(4) ، مخزن آب به شکل خلاء برای لوله ها ، کلیشه های خنک کننده ، مخزن آب کلیشه ها با
خلاء برای شکل گیری و خنک کننده سیستم خلاء و سیستم گردش آب ، مخزن از جنس استنلس استیل ،
خنک کننده اسپری آب در گردش ، مخزن شکل دهنده خلاء با دستگاه همراه ارائه می شود ، و سمت چپ و
دستگاه دستی تنظیم کننده ارتفاع مناسب.
(5) ، دستگاه حمل و نقل به طور مداوم ، به طور خودکار و خنک شده است تا لوله ها را از سر خارج کند ،
تنظیم سرعت فرکانس متغیر
(6) ، دستگاه برش: توسط سوئیچ مسافرتی با توجه به طول موردنیاز کنترل ، برش اتوماتیک ، و
تأخیر در فریم ، اجرای تولید آب ، دستگاه برش با سیگنال سوئیچ دائمی برای
دستورالعمل ، تکمیل فرآیند برش ، روند برش و در حال اجرا لوله برای حفظ هماهنگی ،
فرآیند برش توسط درایو برقی و پنوماتیک ، دستگاه برش با دستگاه مکش گرد و غبار ارائه می شود ،
تراشه های برش تولید شده توسط آسپیرات به موقع و بازیابی
(7) ، استکر: حرکت چرخش مواد از سیلندر از طریق کنترل مسیر گاز برای رسیدن به نعوظ ،
چرخاندن یک دستگاه محدود ، هنگامی که اره برش برای برش لوله ، لوله برای حمل و نقل ، پس از تاخیر زمان ، سیلندر
وارد کار شوید ، به عمل چرخش پی ببرید و به هدف تخلیه برسید.پس از بارگیری ، تأخیر در
چند ثانیه تنظیم مجدد خودکار ، منتظر چرخه بعدی.
مشخصات فنی:
|
ماشین آلات اکستروژن |
اکسترودر پیچ مخروطی SJZ55 / 110 یا SJZ65 / 132 مخروط |
|
محدوده لوله |
16-63mm 63-125mm |
|
موتور اصلی |
22kw 37kw |
|
تنظیم سرعت موتور |
اینورتر 22kw ABB 37kw ABB |
|
پمپ خلاء و آب |
4.0kw 4.0kw |
|
موتور حمل و نقل |
1.1KW * 2 قطعه |
|
موتور برش |
1.5kw |
|
نیاز منطقه |
22X2X2.8m |
برنامه های کاربردی:
1. خطوط لوله آبرسانی و زهکشی در ساختمان؛
2. خطوط لوله زهکشی آب باران در ساختمان؛
3. سیم کشی برق در ساختمان؛
4- سیستم های آب میعانات تهویه مطبوع.
مزیت رقابتی:
اکسترودر لوله 1.Twin
2. اکستروژن بزرگ ، بازده بالا
3. اکستروژن لوله 3.PVC
قیمت 4.000
5- بعد از خدمات
