جزئیات محصول:
|
| شماره مدل: | PET80 | خدمات پس از فروش: | مهندسین قابل استفاده برای خدمات |
|---|---|---|---|
| جنس بند بند: | 100٪ پوسته های بازیافتی | علامت تجاری: | آئورویی |
| گواهی: | CE ISO9001 | عرض: | 6-32 میلی متر |
| پردازش پلاستیک: | PET PP | ولتاژ: | 380V 50Hz |
| برجسته: | دستگاه ساخت بند,دستگاه ساخت بند |
||

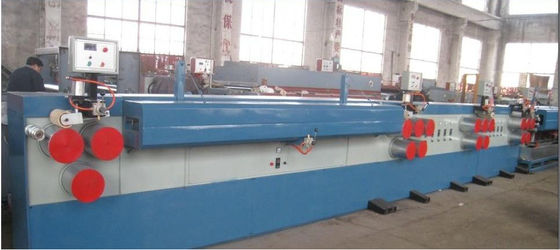

ماشین آلات اکستروژن باند پلاستیکی PET ، دستگاه بسته بندی کمربند پلاستیکی ، دستگاه بسته بندی پلاستیکی
جزئیات سریع:
1. دستگاه دستگاه ساخت تسمه های پلاستیکی حرفه ای است.با PP کار می کند ، که بهترین مواد تسمه ای است که برای اطمینان از هر نوع بار ، بدون توجه به پالت یا جدا سازی ، از آن استفاده می شود.
بند بند PP را می توان با چرخاندن یا خم شدن به راحتی از بین برد.همچنین ، می توان آن را به قطعات کوچک خرد کرد و برای بازیافت جمع کرد.
2مشخصات محصول
1)با یک مرد که کل خط کار می کند ، با ثبات و قابل اعتماد کار کنید.خودکار بارگذاری، تبادل خودکار فیلتر و تخلیه خودکار
2)تنظیم و به طور خودکار دمای گرمایش سیلندر پیچ و سر را مطابق با نیازهای مختلف فن آوری تنظیم کنید.دما را می توان با توجه به انواع مختلفی از مواد تنظیم کرد.
3)ظاهر مطابق با اصول ارگونومی ، شدت کار را کاهش می دهد
شرح:
1. این خط تولید اتخاذ فن آوری پیشرفته برای تولید با ساختار جمع و جور ، بهره برداری آسان ، اتوماسیون کارآمد. مناسب است به عنوان PP ، نوار PET (نوار بند) تولید استفاده شود ، که مطابق با معیارهای SG243-81 است.

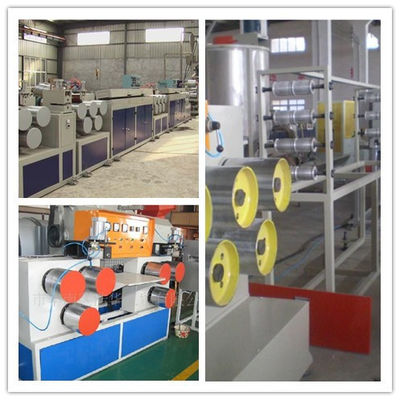

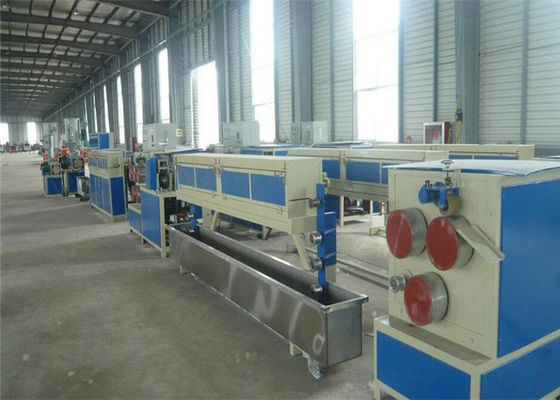

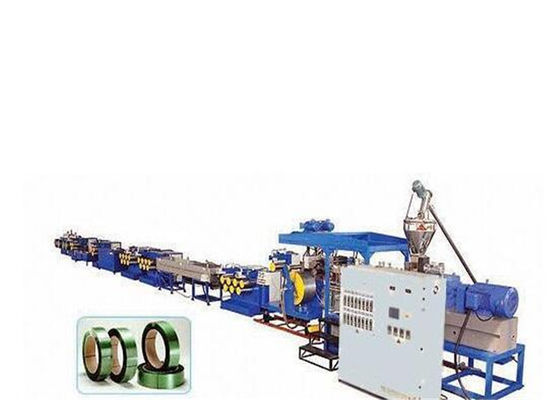

2. اصلی شامل اکسترودر ، قالب ، مخزن خنک کننده ، دستگاه کشش اول ، اجاق گاز بادی ، دستگاه کشش دوم ، دستگاه منبت ، دستگاه کالیبراسیون ، دستگاه کشش سوم ، کوئل و سیستم کنترل PLC است.
3دستگاه تسمه PET ، با استفاده از برش های بطری بازیافت به عنوان مواد اولیه با ذوب مستقیم آنها ، که باعث می شود مسیر تولید مواد اولیه کاهش یابد. مصرف انرژی پایین ، قابلیت تولید بالا. آسان برای کار ، صرفه جویی در نیروی انسانی.
پارامترهای فنی:
| مدل | SJ-65 | SJ-75 | SJ-90 |
| اکسترودر | SJ-65/30 | SJ-75/33 | SJ-90/33 |
| بهره وری | 60-100 کیلوگرم در ساعت | 80-120 کیلوگرم در ساعت | 120-150 کیلوگرم در ساعت |
| درایو موتور | 22kw | 30kw | 55 کیلو گرم |
| ویندوز دو ایستگاه | 60-120m / min ، قابل تنظیم است | ||
| اندازه تسمه | عرض: 5mm-20mm | عرض: 10mm-25mm | عرض: 20 mm-35mm |
| ضخامت: 0.36 mm-1.0mm | ضخامت: 0.5 mm-1.3mm | ضخامت: 0.5 mm-1.8mm | |
| ظرفیت نصب شده | حدود 80kw | حدود 90 کیلووات | حدود110kw |
| ابعاد خط | 30m × 2m × 2.2m (L × W × H) | 30m × 3m × 4.5m (L × W × H) | 30m × 5m × 6m (L × W) |
سؤالات متداول:
Q1: آیا شما یک شرکت بازرگانی هستید یا یک کارخانه؟A1: ما یک کارخانه هستیم ، بنابراین می توانیم بهترین خدمات را به شما ارائه دهیم.
Q2: در صورت خرید دستگاه های شما ضمانت شما یا ضمانت کیفیت چیست؟A2: ما به شما دستگاه های با کیفیت و با 1 سال ضمانت ارائه می دهیم.ما در 1 سال به شما بخش یدکی رایگان می دهیم
س 3: چه موقع می توانم دستگاه خود را پس از پرداخت دریافت کنم؟A3: ما به عنوان تاریخی که با هر دو طرف توافق کرده ایم ، ماشین ها را به موقع تحویل می دهیم.
Q4: چگونه می توان دستگاه خود را هنگام ورود نصب کرد؟A4: ما به محض آماده شدن تمام دستگاه های خود ، برای آزمایش و آموزش تکنسین های خود در مورد نحوه اجرای ماشین ها ، مهندس خود را به سمت شما خواهیم فرستاد.
Q5: در مورد لوازم یدکی چطور؟A5: بعد از پرداختن به همه موارد ، لیست مرجع لوازم یدکی را برای مرجع خود به شما پیشنهاد می دهیم.
